ARTM系列电气接点在线测温装置

产品描述：产品简介：该系列产品通过采集热电阻（PT100）信号来测量温度，通过按键编程设置每一路温度测量……

产品型号：
更新时间：2022/9/28 0:00:00
厂商性质：
访问量：5668

立即咨询

服务热线：18665962520

品质保障

售后无忧

值得信赖

产品详情

功能：

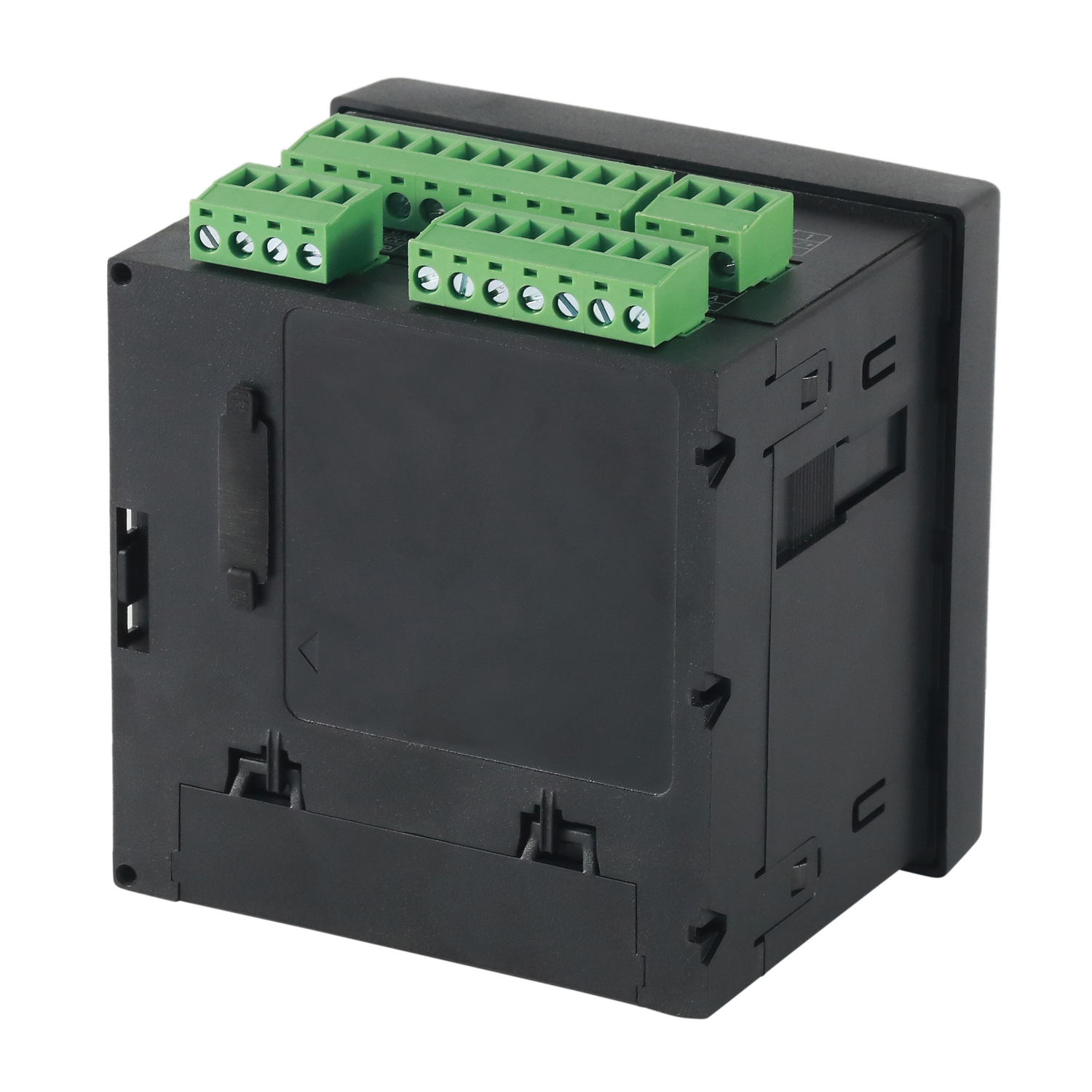

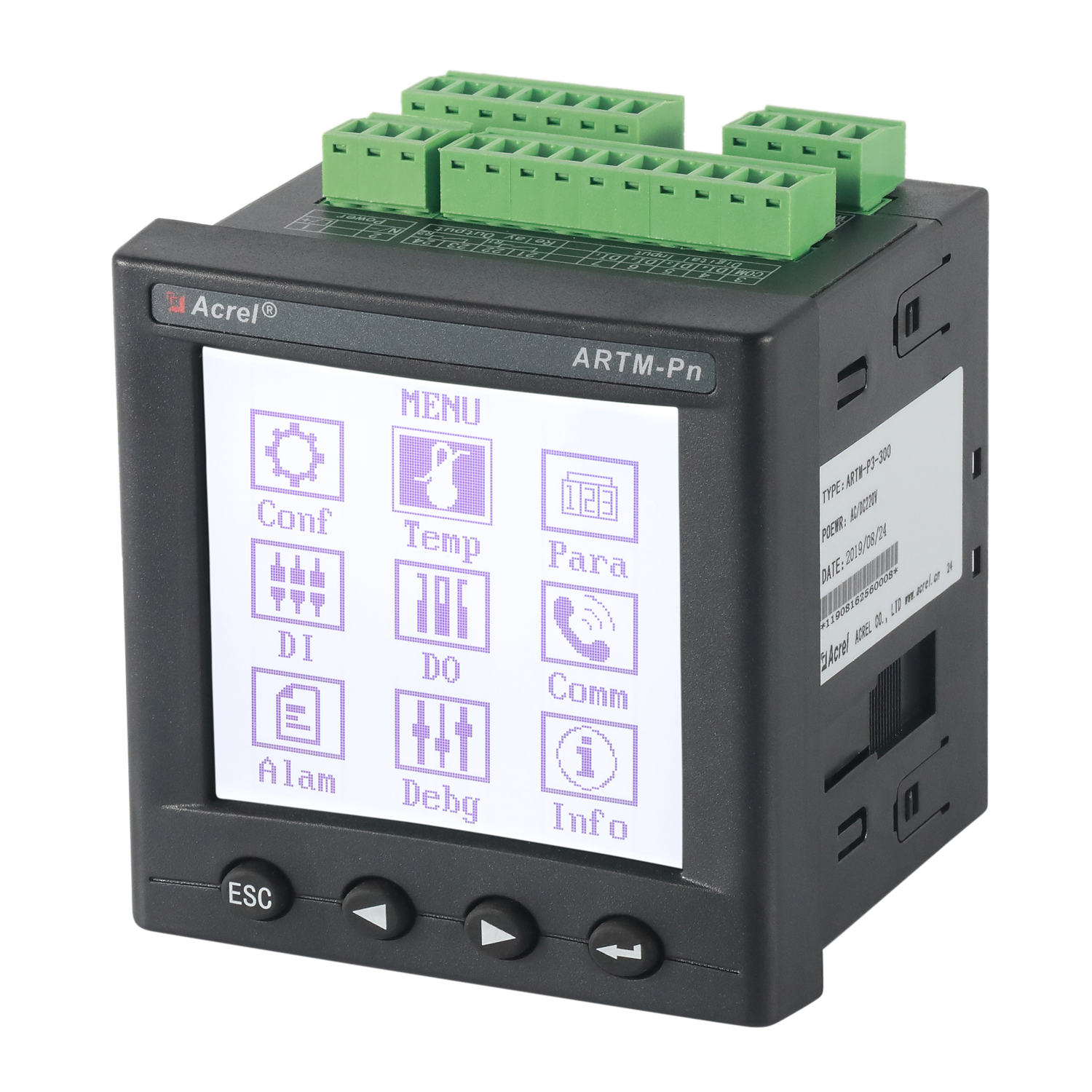

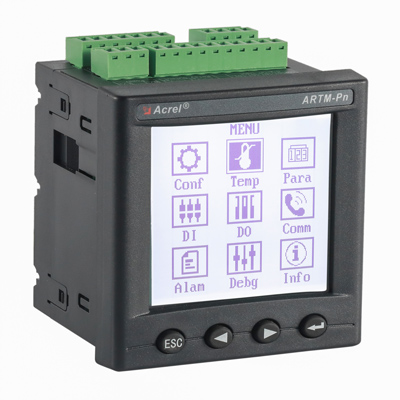

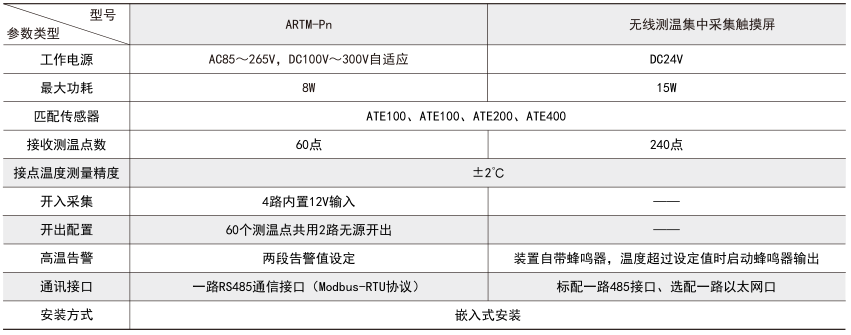

ARTM-Pn无线测温装置:ARTM-Pn无线测温装置可以单独安装在高压柜、低压抽屉柜内，每台装置可以接收18个传感器的数据，传感器型号可选配ATE100、ATE200、ATE300。装置带有一路485接口，可将采集到的温度数据上传到监控中心。

ARTM8温度巡检仪:ARTM系列温度巡检测控仪适用于一路或多路温度的测量和控制，主要应用于火电厂、水电站等场合的温度巡检测量及控制。测量8通道Pt100温度，也可以屏蔽其中任意通道。每一通道温度测量对应2段报警，继电器输出可以任意设置报警方向及报警值。

无线测温集中采集触摸屏:无线测温触摸屏可以嵌入式安装在高压柜、低压抽屉柜内，每台装置可以接收240个传感器的数据，可与ATE100、ATE200、ATE300三种传感器选配使用。装置带有一路485接口、可选配一路以太网口，可将采集到的温度数据上传到监控中心。

应用范围：

适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测。

订货范例：

技术要求：1面高压柜内断路器触头6点、母排3点无源无线测温

辅助电源：AC/DC 220V

显示方式：单独无线温度显示

综上所述，确定型号为：无线测温装置：ARTM-P9-300,1台;无线测温传感器：ATE300,9个

订货范例：

技术要求：10面高压柜内断路器触头6点、母排3点无线测温

无线传感器要求：电池供电、无线

显示方式：集中无线温度显示

综上所述，确定型号为:无线测温集中触摸屏：AARTM-7062HT-4(HI),1台；无线测温传感器：ATE200,90个；无线测温收发器：ATC200,10个

订货范例：

技术要求：10面高压柜内断路器触头6点、母排3点无线测温

无线传感器要求：无源无线

显示方式：集中无线温度显示

综上所述，确定型号为：无线测温集中触摸屏：ARTM-7062HT-4(HI),1台；无线测温传感器：ATE300,90个；无线测温收发器：ATC400,1个；电源模块：ARTM-KDYA-DG30-24K，1个。

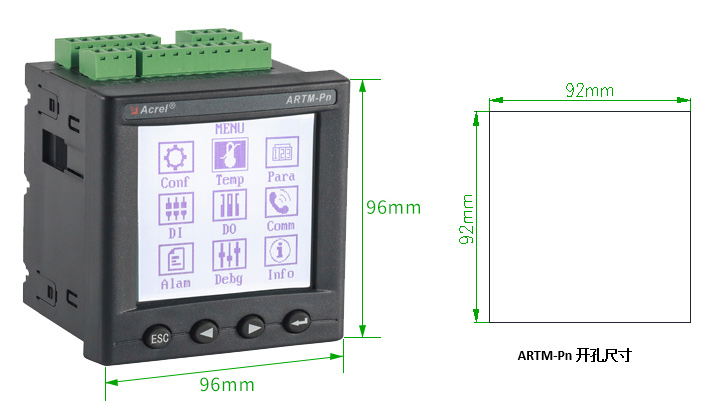

外形尺寸

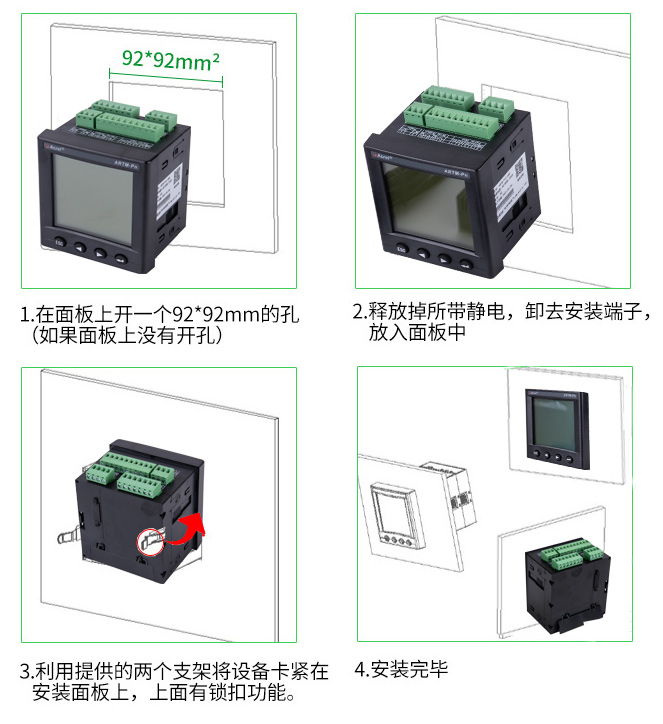

安装示意

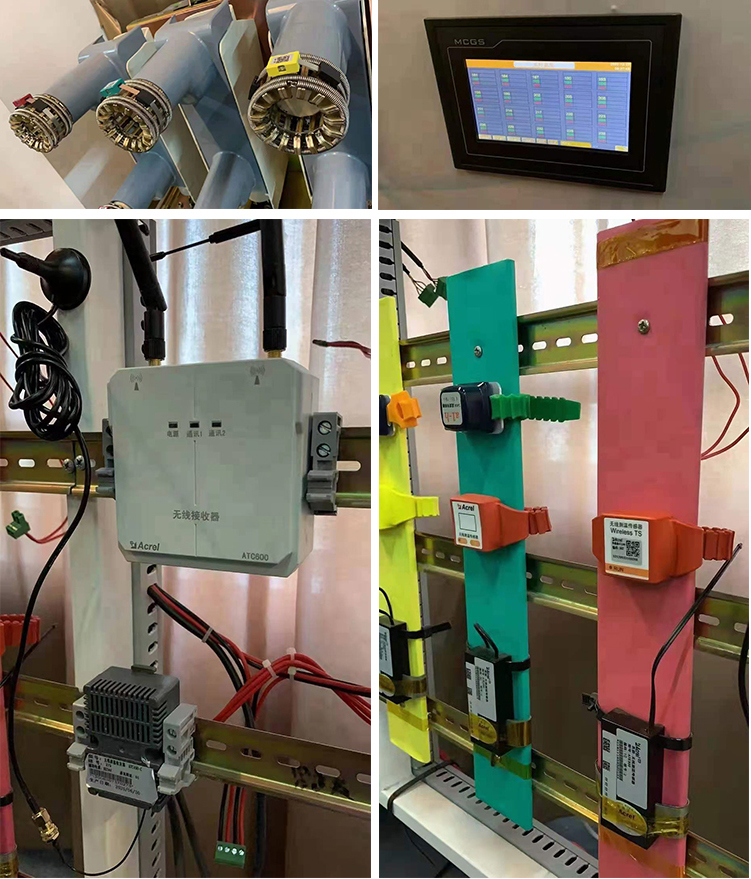

现场安装图

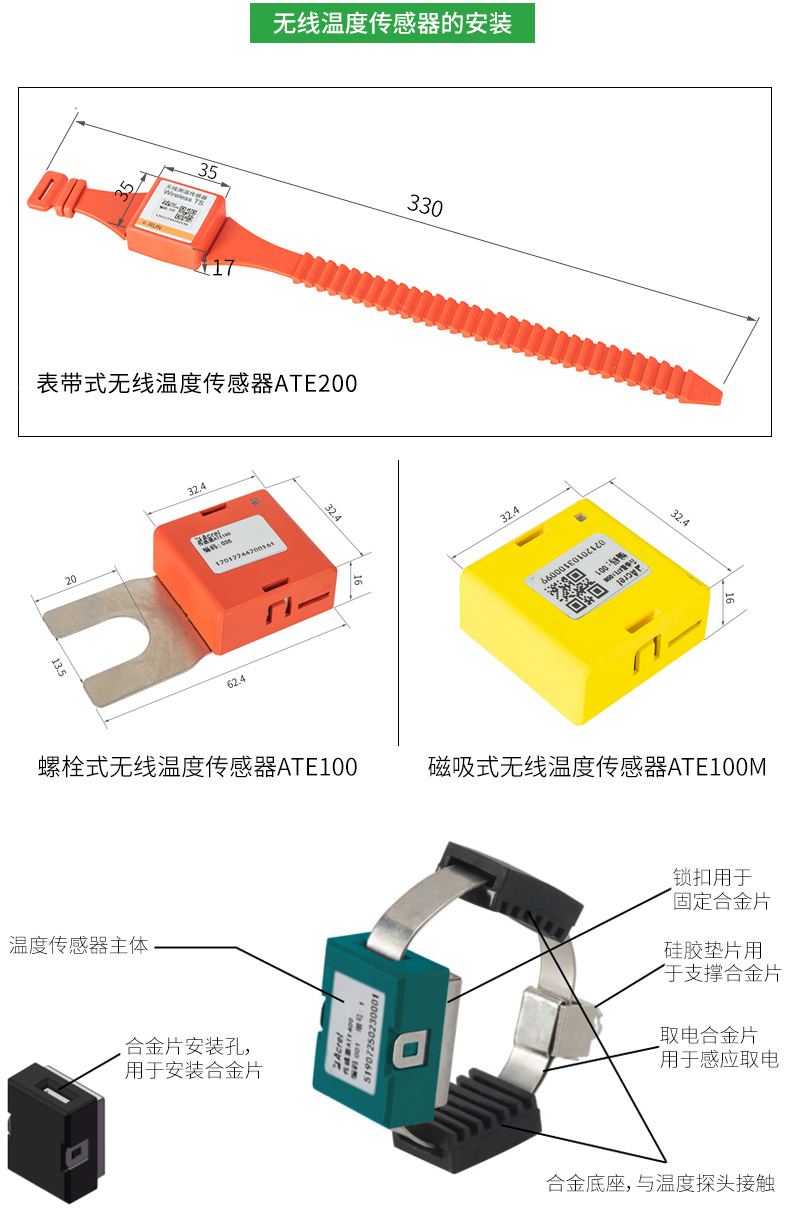

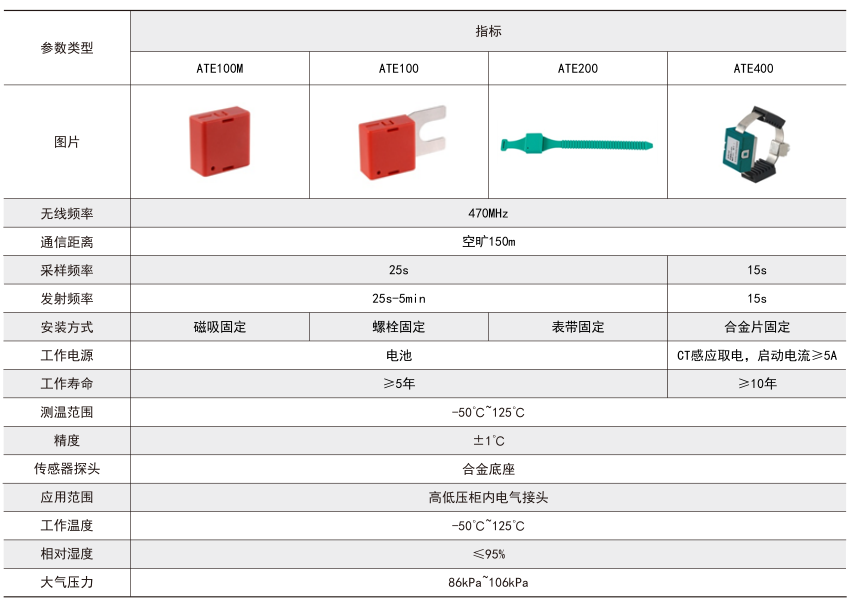

测温传感器

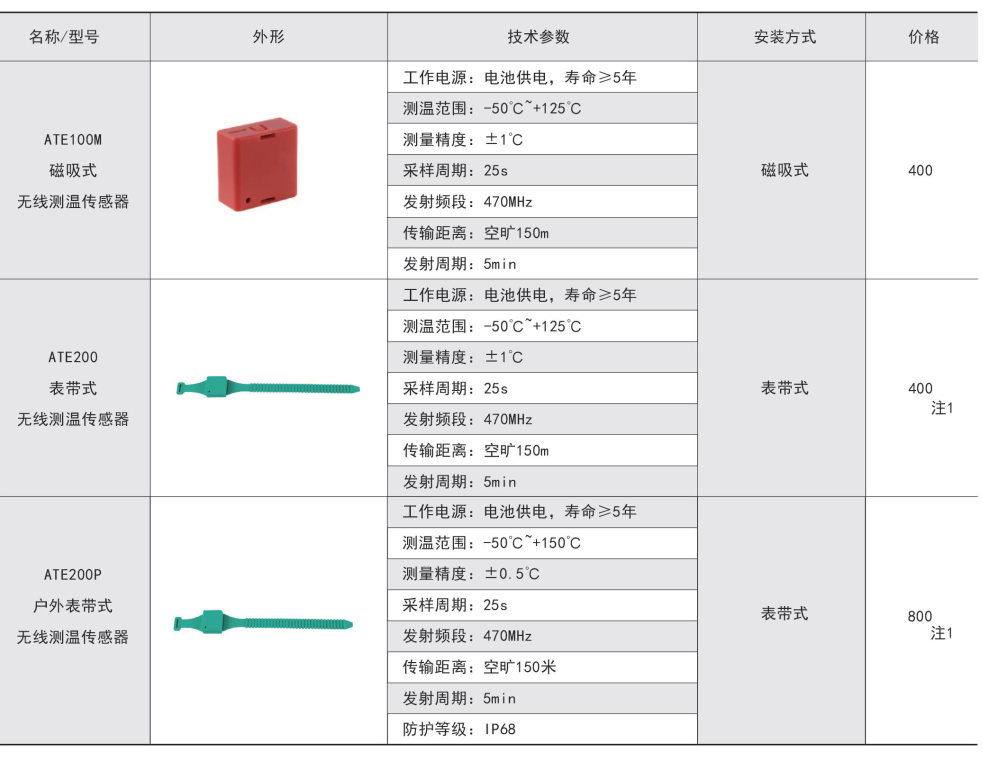

a.电池供电型无线温度传感器

安装于断路器触头、母排、电缆搭接点等发热部位，采集温度量并通过无线方式传输的传感器。

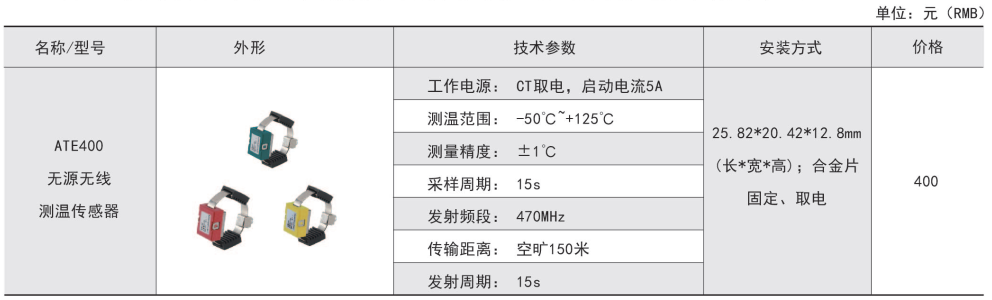

b. CT感应取电无线温度传感器

安装于断路器触头、母排、电缆搭接点等大电流处，采集温度量并通过无线方式传输的传感器。

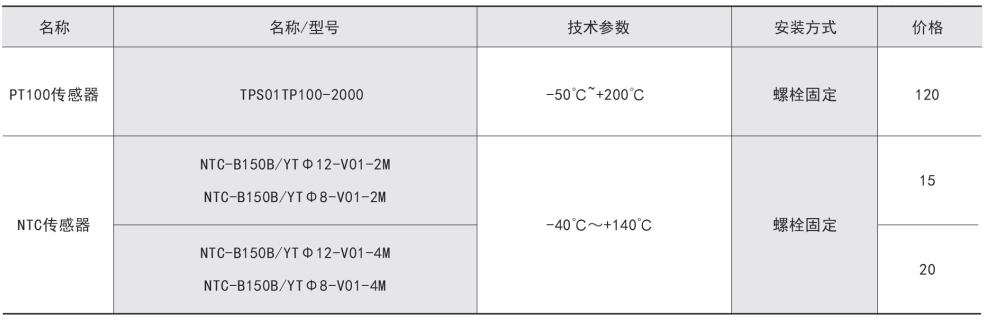

c. PT100/NTC

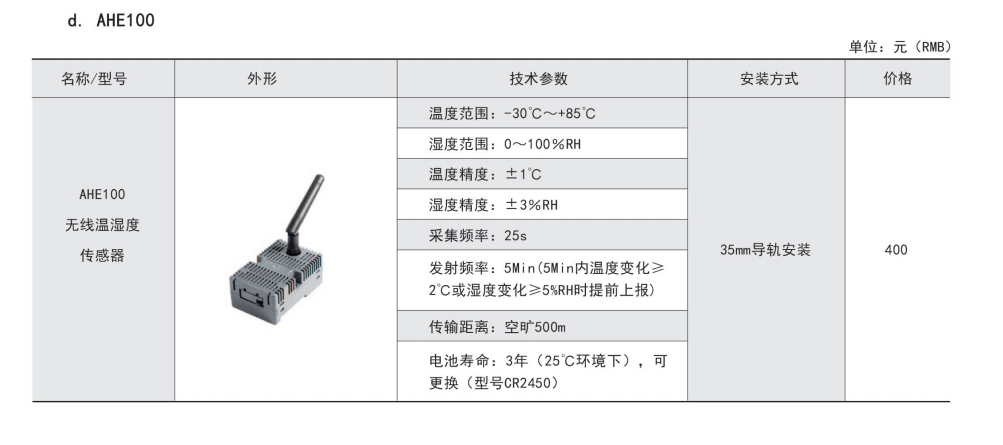

d.AHE100

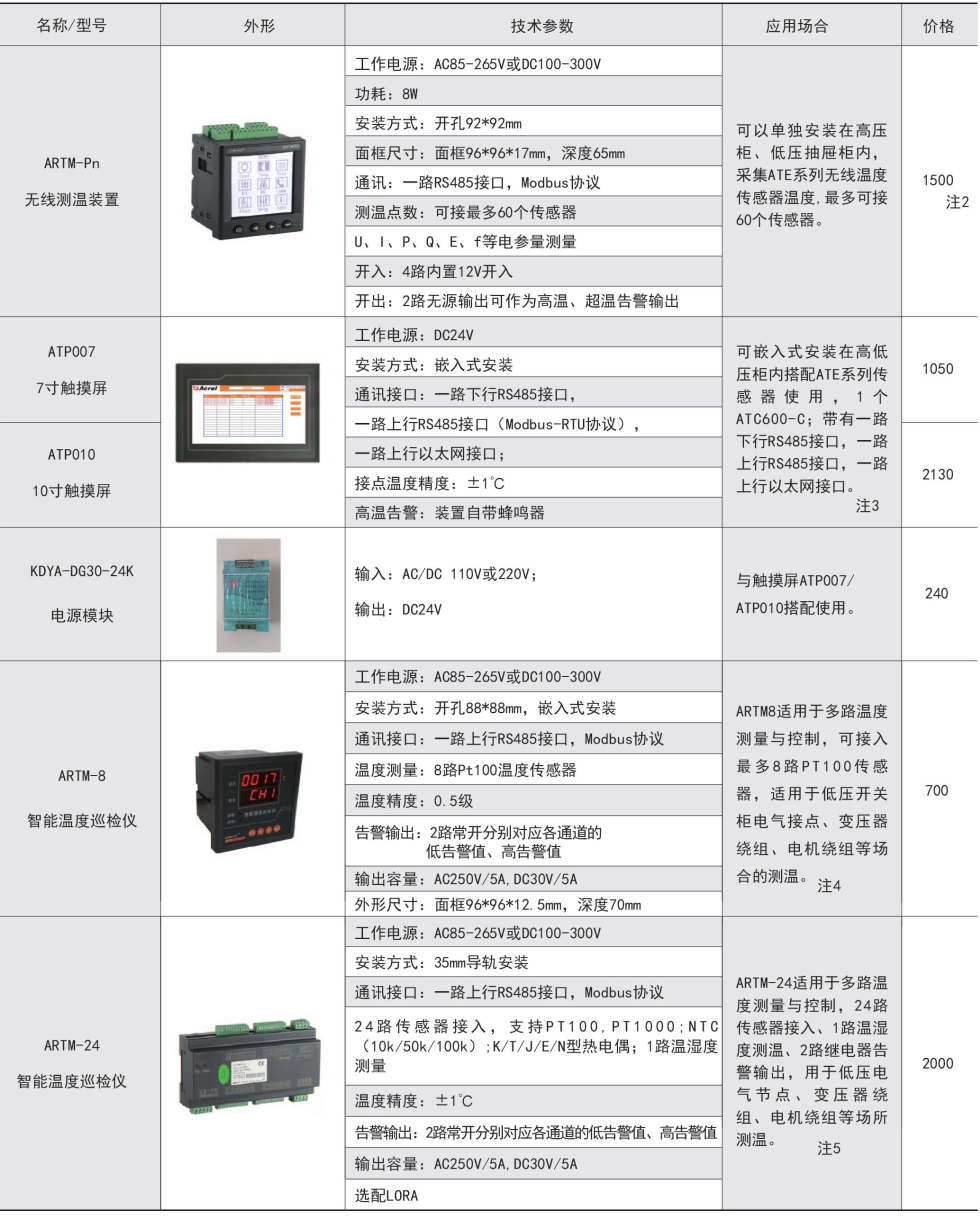

采集/显示终端

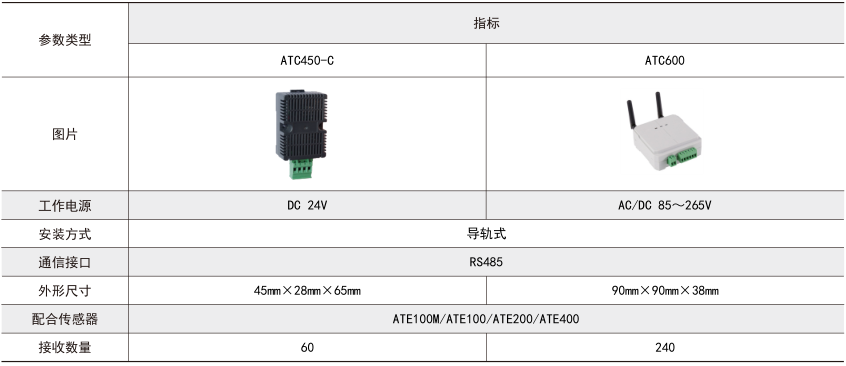

a.接收单元

b.显示单元

注: 1、ATE200表带延长线300mm，5元/根，型号为BD-6。ATE400合金片标配570mm，2根，若安装位置周长超过270mm时需要增订合金片，10/根，型号为ATE400-1J85-1。

2、ARTM-Pn上收发器连接线标配4米，多出部分按4元/米,选配“-E”电参量测试功能，面价加500元/台。

3、ATP007/ATP010触摸屏下单时备注“无线测温产品”。

4、ARTM8配合使用的PT100传感器建议客户自购。

5、ARTM-24面价为2000，若选配PT100或NTC单独下单;若选配1路温湿度，则单独下单温湿度传感器WH-3和温湿度传感器连接线ARTM-INC0703K-4M (标配4m)，面价分别是120元和80元。

6、选配LoRA面价200元。

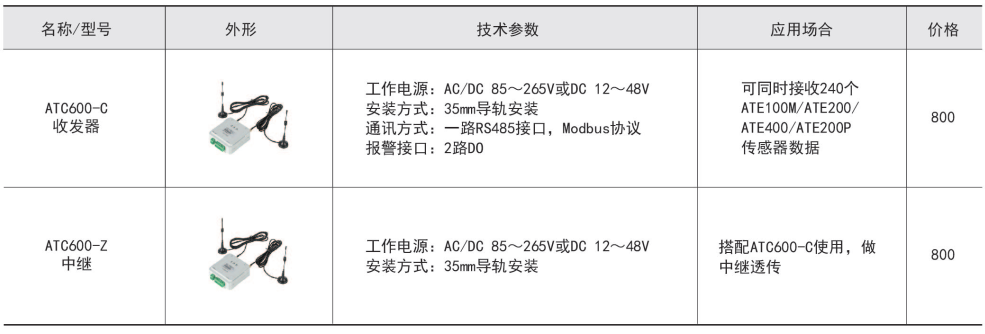

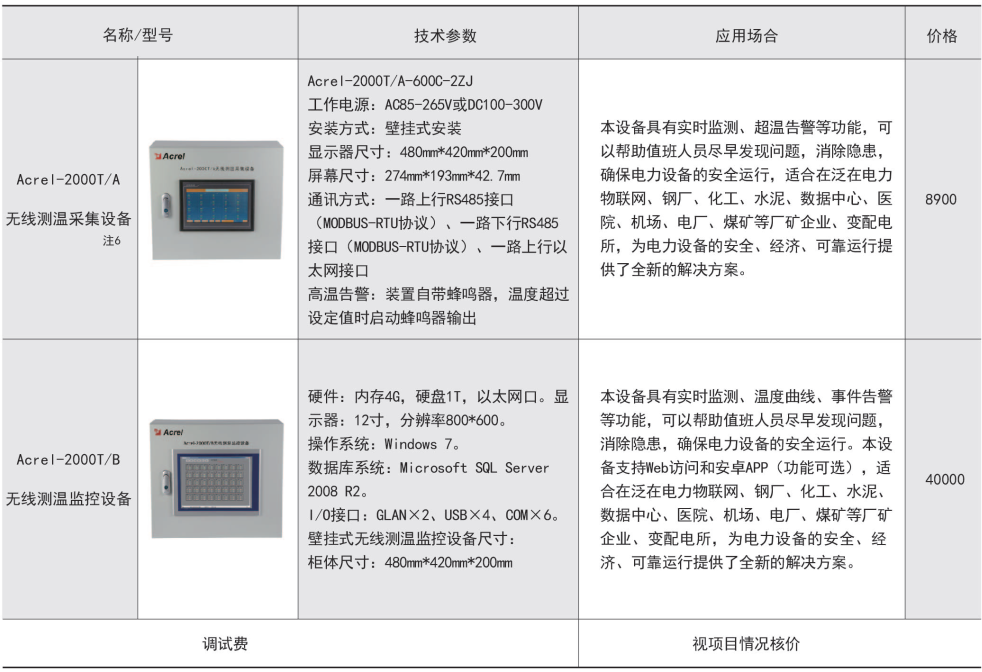

无线测量设备

注6: Acrel-2000T/A下单型号为Acrel-2000T/A-600C-2ZJ，标配一个ATC600-C。
