PZ系列交流检测仪表

产品描述：产品简介：该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等……

  • 产品型号：
  • 更新时间：2022/9/28 0:00:00
  • 厂商性质：
  • 访  问  量：5487
立即咨询

服务热线：18665962520

品质保障
售后无忧
值得信赖
  • 产品详情
功能：
该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能，实现电力参数、电气元件工作状态的远程传输，便于后台监控系统集中检测。

应用范围：
适用于高、低压电力系统中需要检测电力参数的场合。

订货范例：
具体型号：PZ72-E4/C
技术要求：输入相电压220V；电流变比400A/5A；接线方式三相四线；准确级0.5级。
通讯协议：RS485接口 Modbus/RTU协议
辅助电源：AC/DC220V
外形尺寸

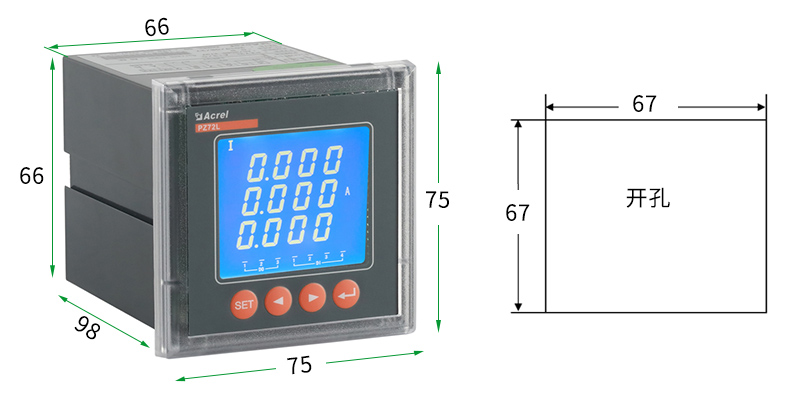

PZ72(L)外形及开孔尺寸[单位mm]

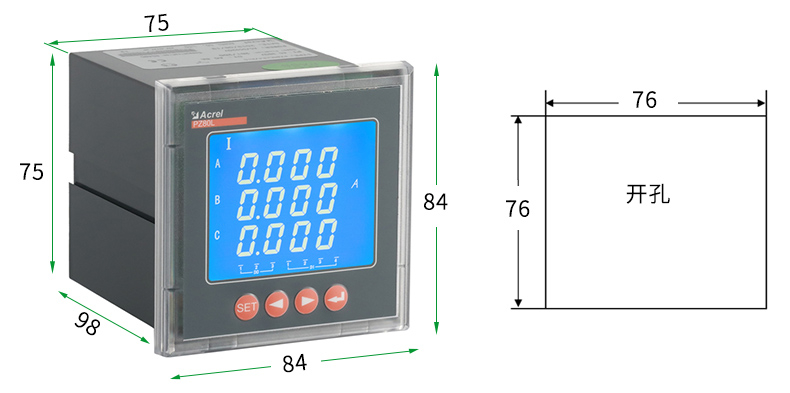

PZ80(L)外形及开孔尺寸[单位mm]

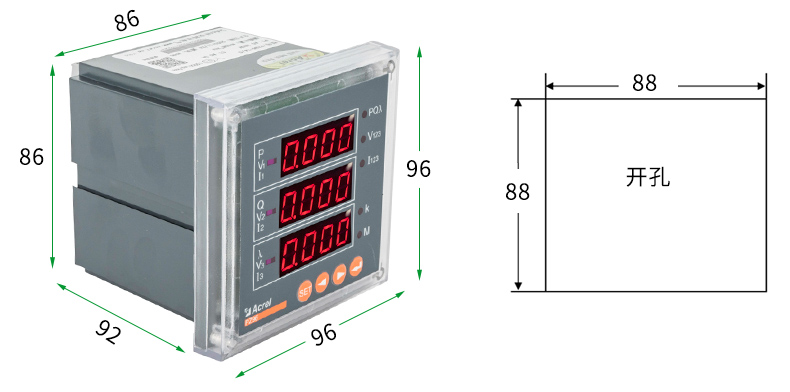

PZ96(L)外形及开孔尺寸[单位mm]

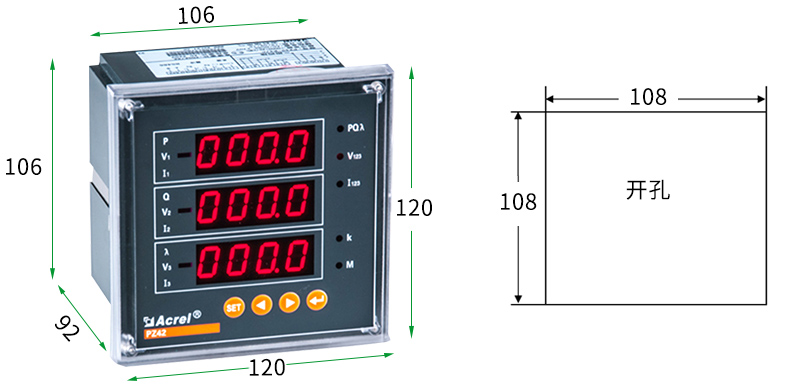

PZ42(L)外形及开孔尺寸[单位mm]

接线方式

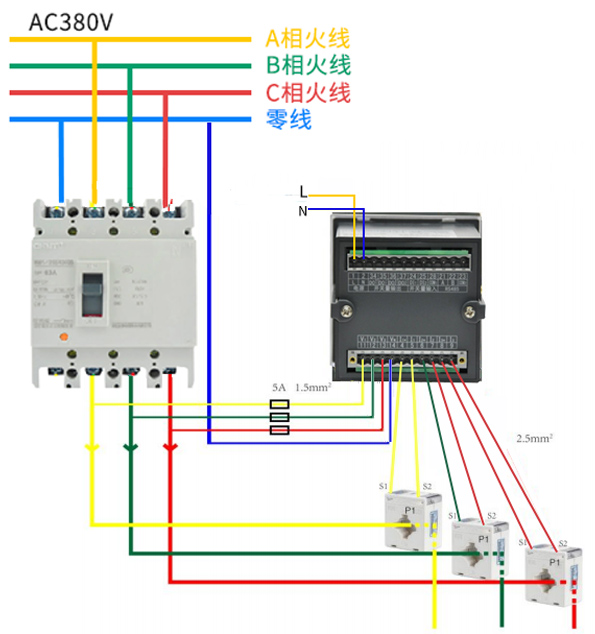

低压三相四线接线图

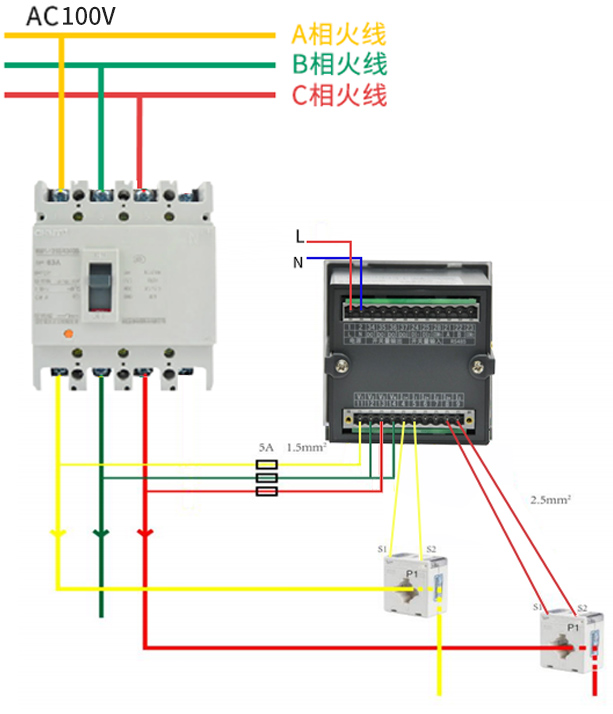

高压2PT2CT三相三线接线图

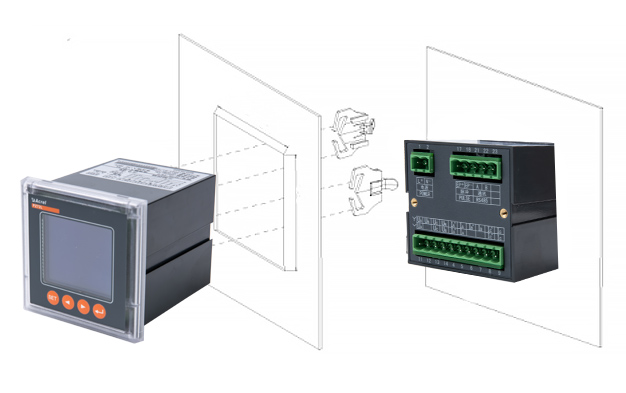

安装示意
安装步骤：安装方式为屏装式，采用两侧卡扣挤压固定，具体操作如下：
1、在配电盘上，选择适合的地方开一个与所安装仪表开孔尺寸相同的安装孔
2、把仪表插入配电盘仪表孔中，插入仪表后，用卡扣固定安装。

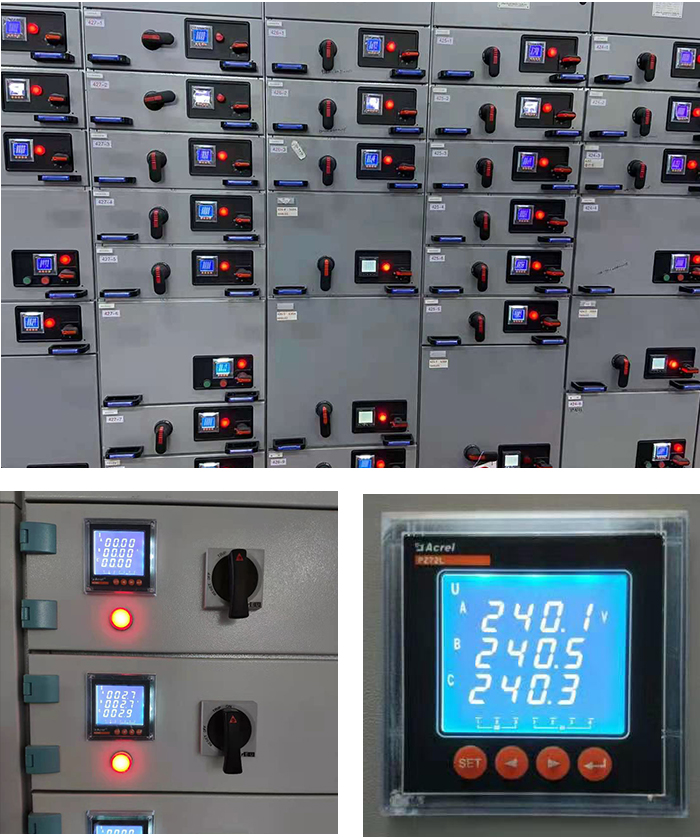

现场安装图
