PZ系列直流检测仪表

产品描述：产品简介：该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。可带RS485通讯接口……

  • 产品型号：
  • 更新时间：2022/9/28 0:00:00
  • 厂商性质：
  • 访  问  量：5602
立即咨询

服务热线：18665962520

品质保障
售后无忧
值得信赖
  • 产品详情
功能：

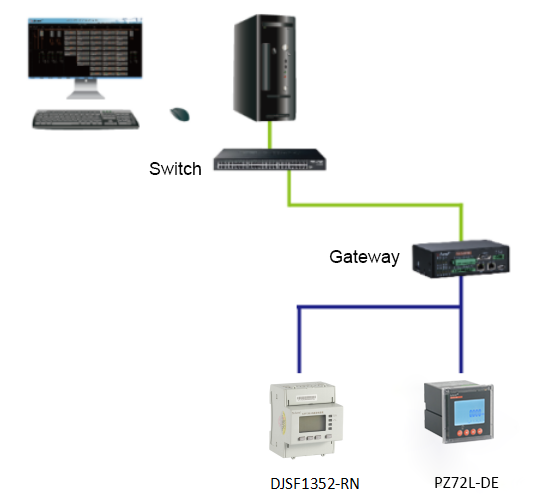

该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能，既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

应用范围：
适用于直流屏、太阳能发电、电信基站等直流系统的电力参数检测。

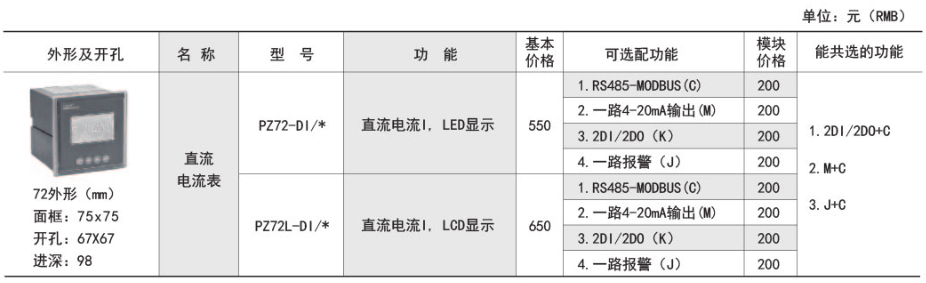

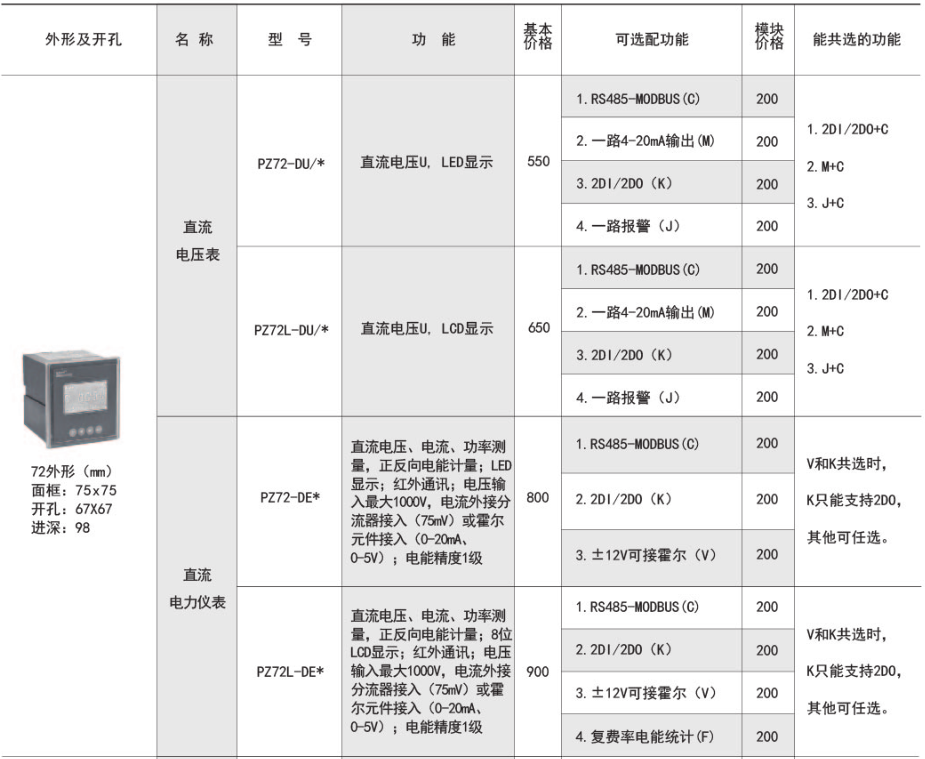

订货范例：
具体型号：PZ72-DE/C
技术要求：输入电压DC 0-1000V；输入范围：0~2500A（外置分流器或霍尔元件，量程可编程设定）；准确级0.5级。
通讯协议：RS485接口 Modbus/RTU协议；DL/T645-2007 协议
辅助电源：85～265VAC/DC，20～60VDC
外形尺寸

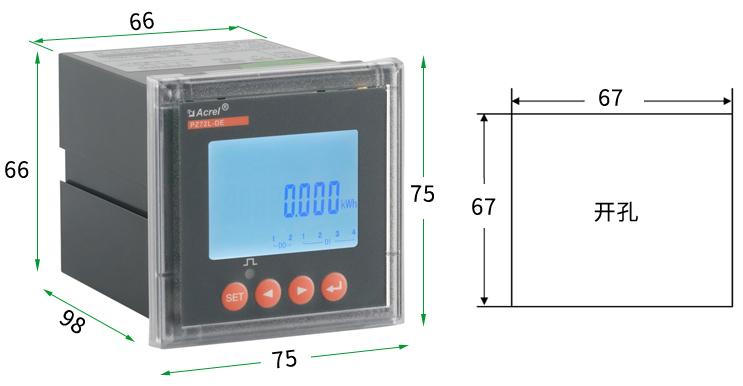

PZ72(L)外形及开孔尺寸[单位mm]

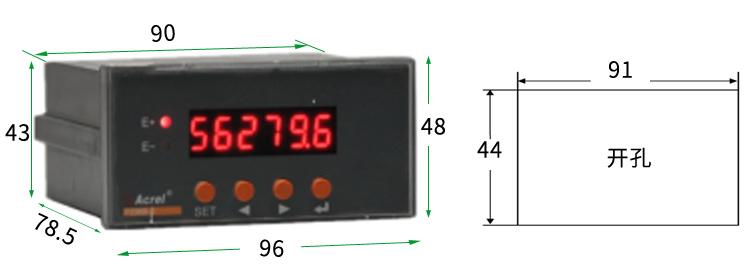

PZ96B外形及开孔尺寸[单位mm]

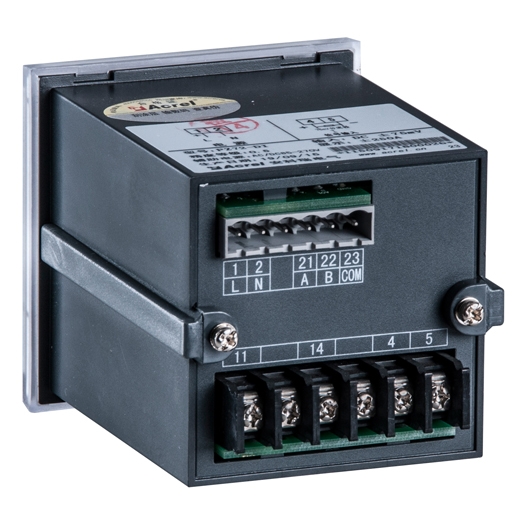

接线方式

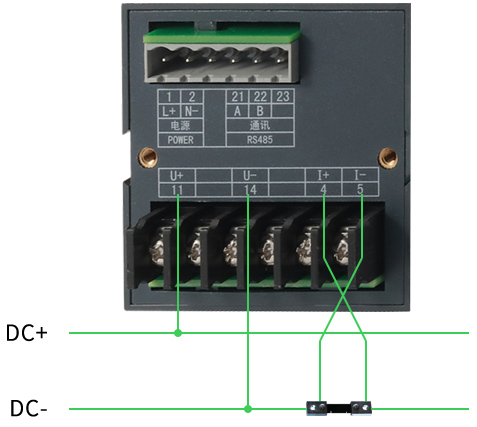

使用分流器采样电流

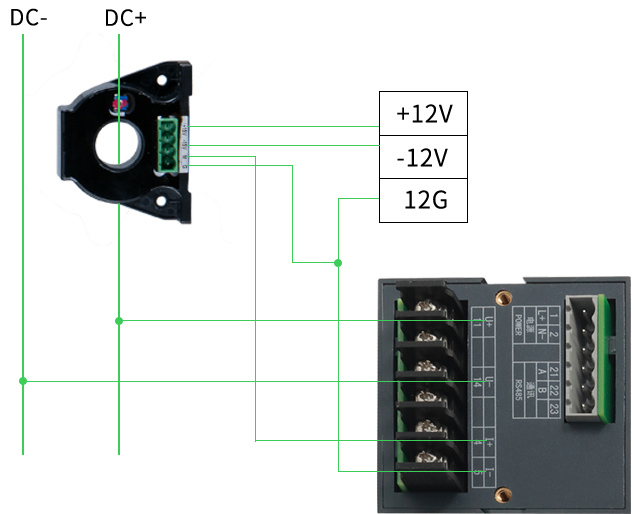

使用霍尔电流传感器采样电流

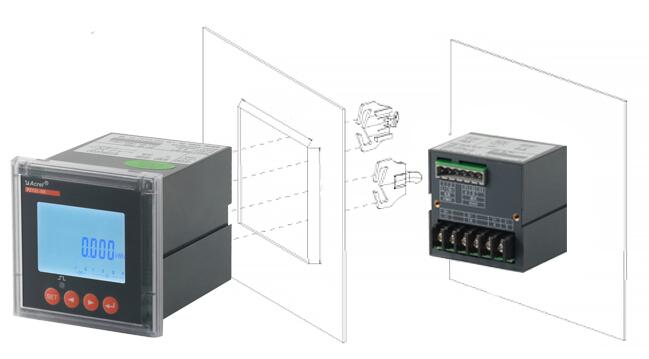

安装示意
安装步骤：安装方式为屏装式，采用两侧卡扣挤压固定，具体操作如下：
1、在配电盘上，选择适合的地方开一个与所安装仪表开孔尺寸相同的安装孔
2、把仪表插入配电盘仪表孔中，插入仪表后，用卡扣固定安装。

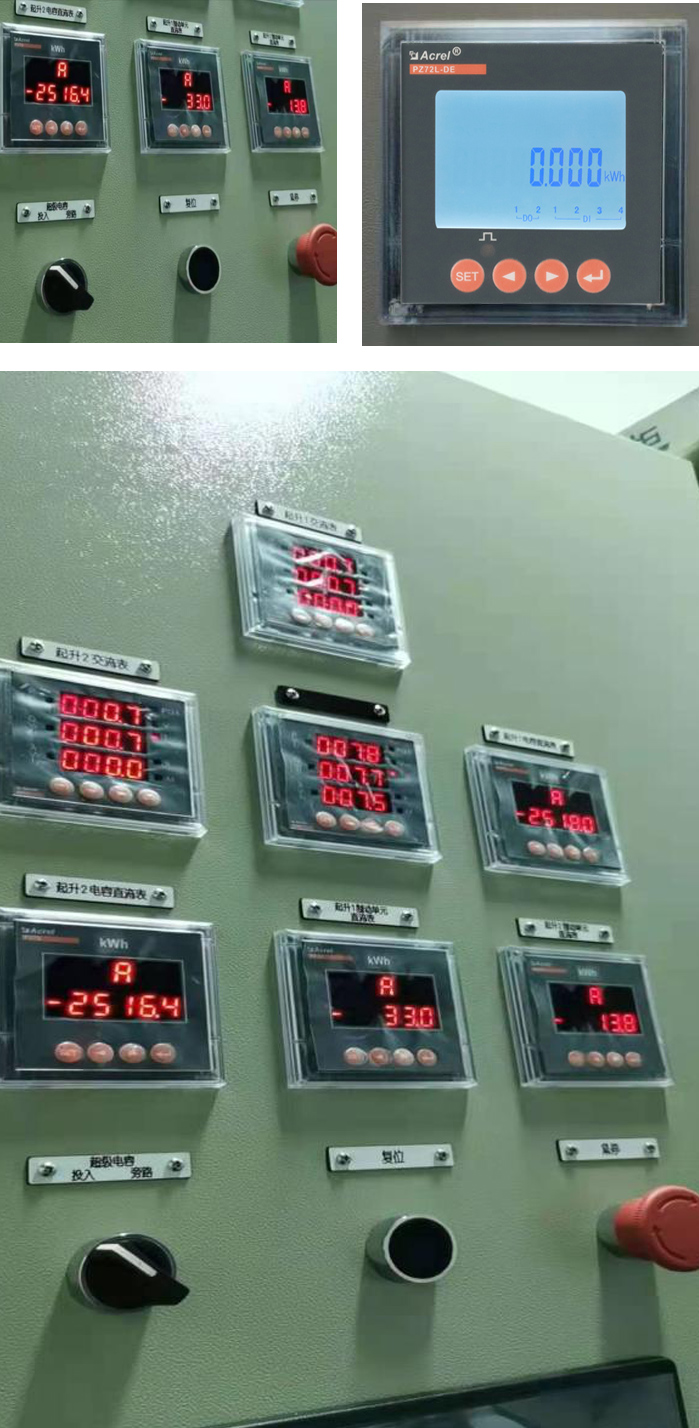

现场安装图
